SolidWorks: LEGO – przykład krok po kroku
Tworzenie modelu klocka LEGO w SolidWorks z użyciem podstawowych operacji CAD.
Klocek LEGO to dobry przykład na początek tworzenia geometrii w SolidWorks.
Jest sporo tutoriali na ten temat, tutaj pokazuję swoje podejście.
Geometria klocka LEGO jest regularna, a jednocześnie zawiera kilka istotnych elementów.
Pozwala to przećwiczyć podstawowe operacje i typową kolejność budowy geometrii.
Poniżej znajduje się film YouTube pokazujący cały proces krok po kroku, a dalej pokazane są poszczególne etapy modelowania.
Wideo
Poniżej pełny proces modelowania – krok po kroku, bez narracji:
Założenia modelu
Jest to model edukacyjny (nie produkcyjny), oparty na:
- opisie koncepcji z patentu LEGO: US 3005282,
- opracowaniu wymiarów przez Christopha Bartnecka.
Kluczowym elementem jest umieszczenie wewnętrznego cylindra centralnie względem czterech studów. Odpowiada on za efekt zacisku pomiędzy elementami.
Etapy modelowania
Poniżej poszczególne kroki z procesu.
1. Bazowy prostopadłościan
Najpierw tworzony jest blok bazowy o zadanych wymiarach.

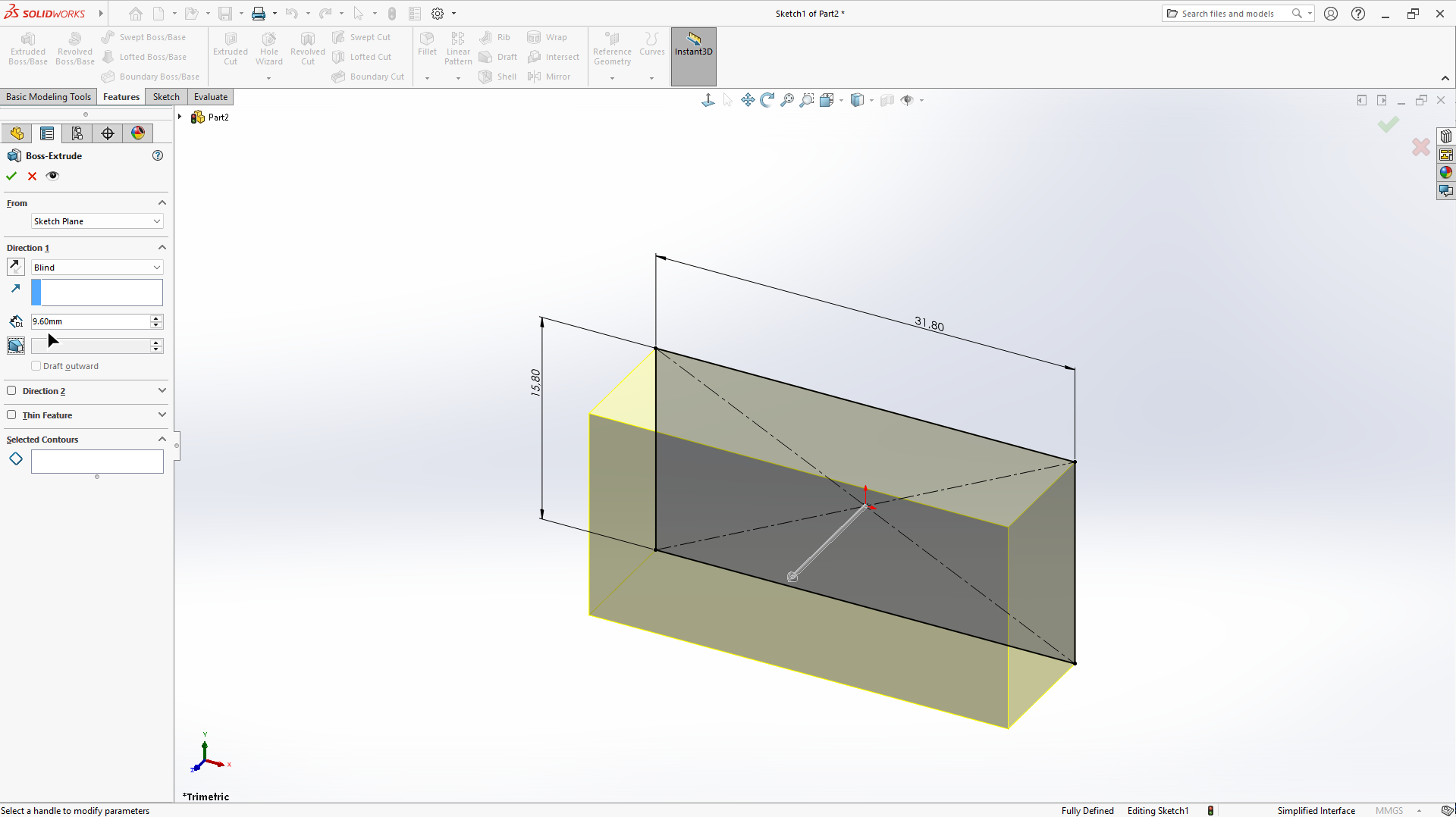

Rys. 1. Krok 1: Bazowy prostopadłościan
2. Wydrążenie (Powłoka)
Blok zostaje wydrążony operacją „Powłoka”, aby uzyskać cienkościenną strukturę.

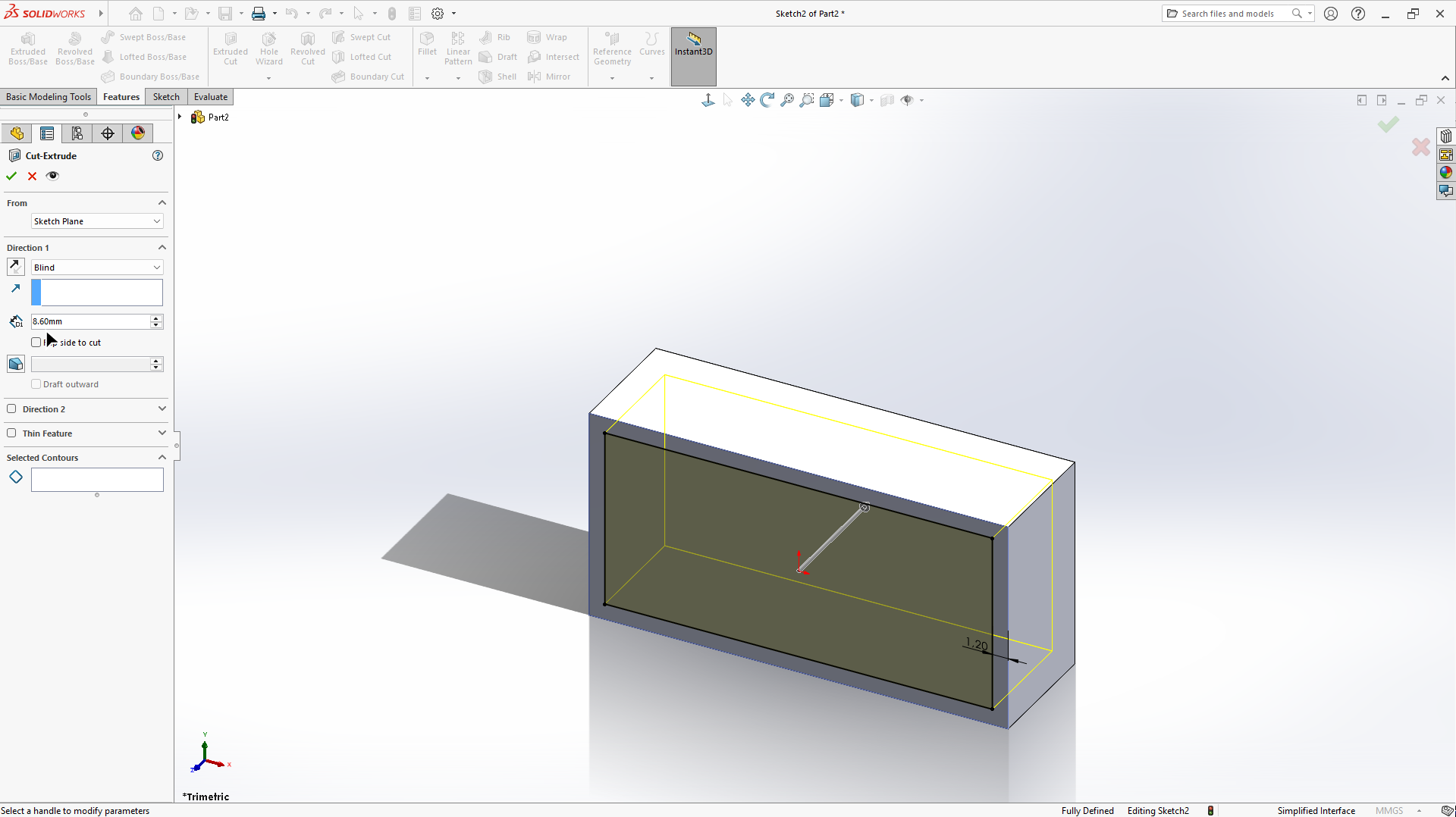

Rys. 2. Krok 2: Wydrążenie
3–4. Szkic na wewnętrznej powierzchni wydrążenia
Dalsze elementy szkicowane są na wewnętrznej powierzchni wydrążenia.
To kluczowy szkic pozwalający odwzorować elementy wynikające z koncepcji opisanej w patencie.

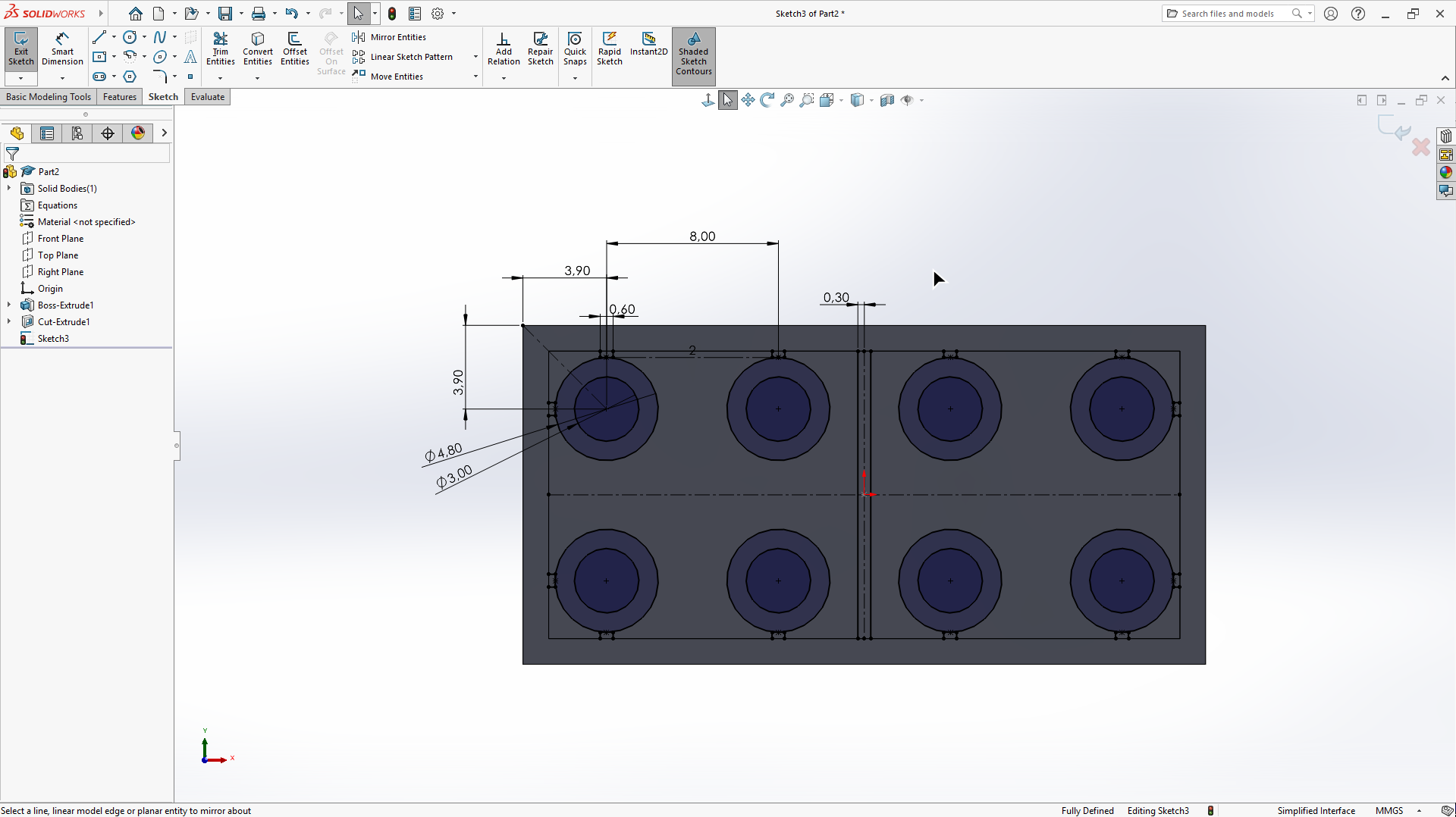

Rys. 3. Krok 3: Zewnętrzne wypustki

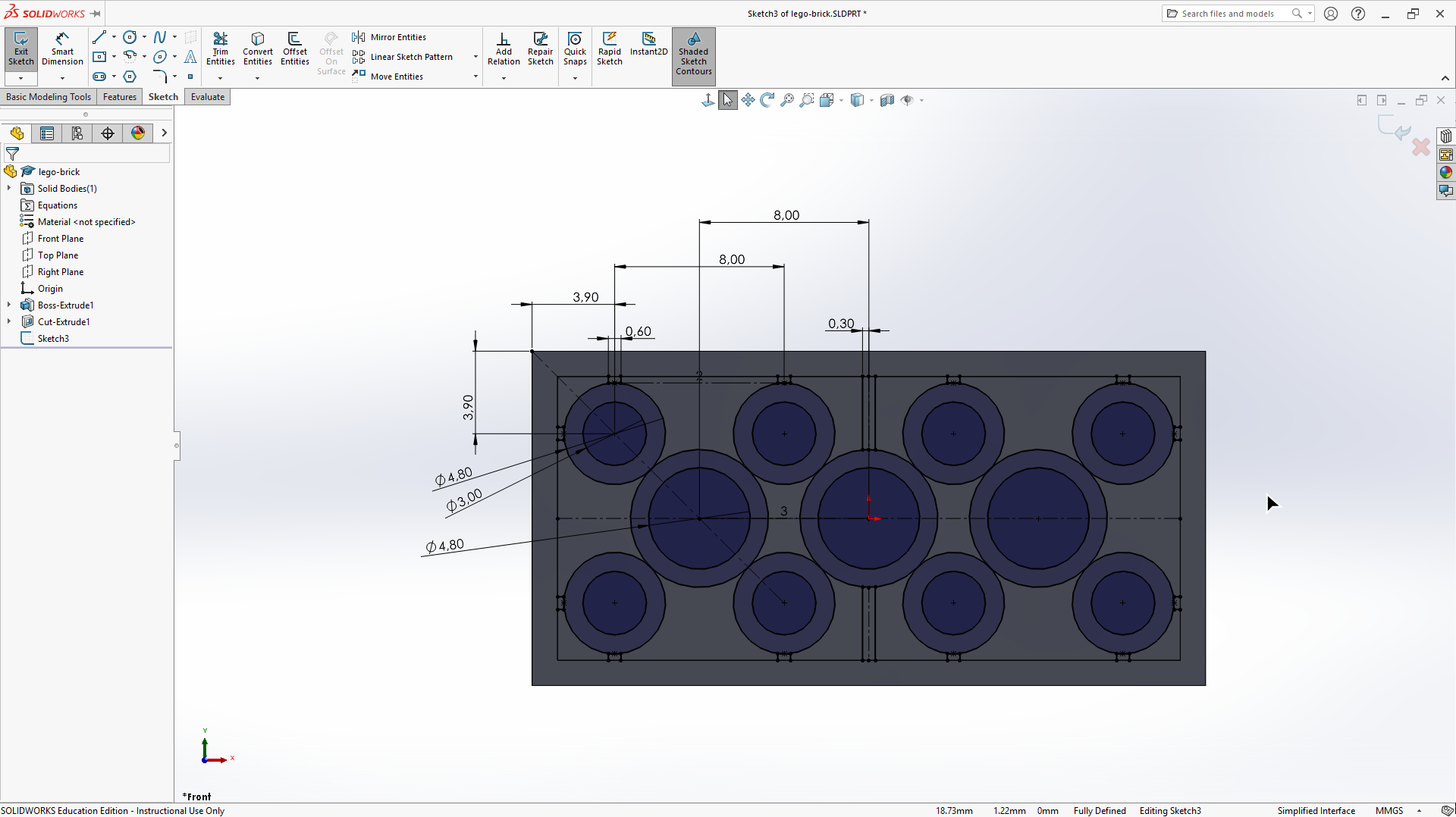

Rys. 4. Krok 4: Wewnętrzne cylindry
5. Wyciągnięcie elementów
Z wcześniej przygotowanego szkicu wyciągane są kolejno zewnętrzne wypustki, wewnętrzne cylindry oraz pozostałe elementy.

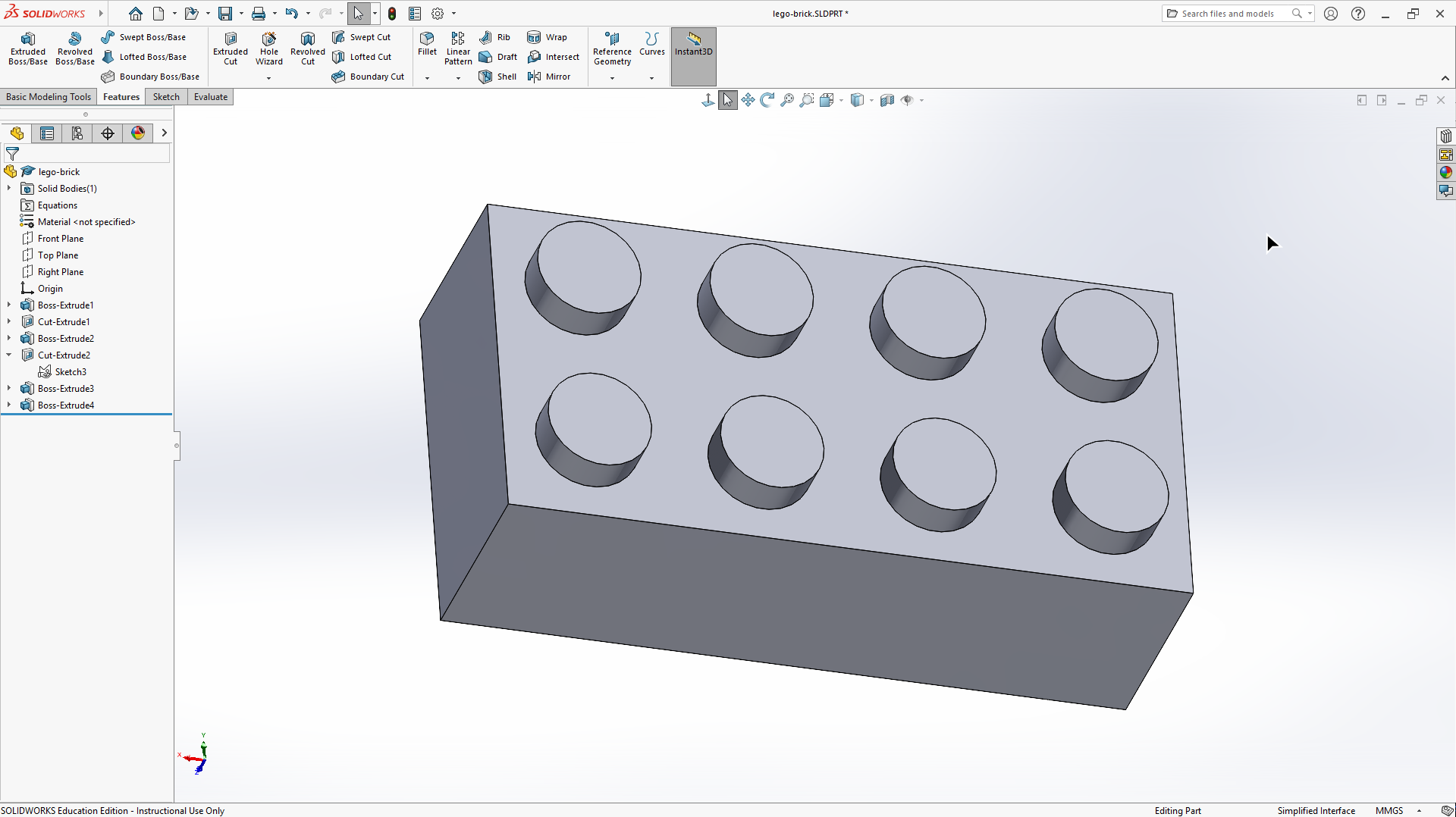

Rys. 5. Krok 5: Zewnętrzne wypustki

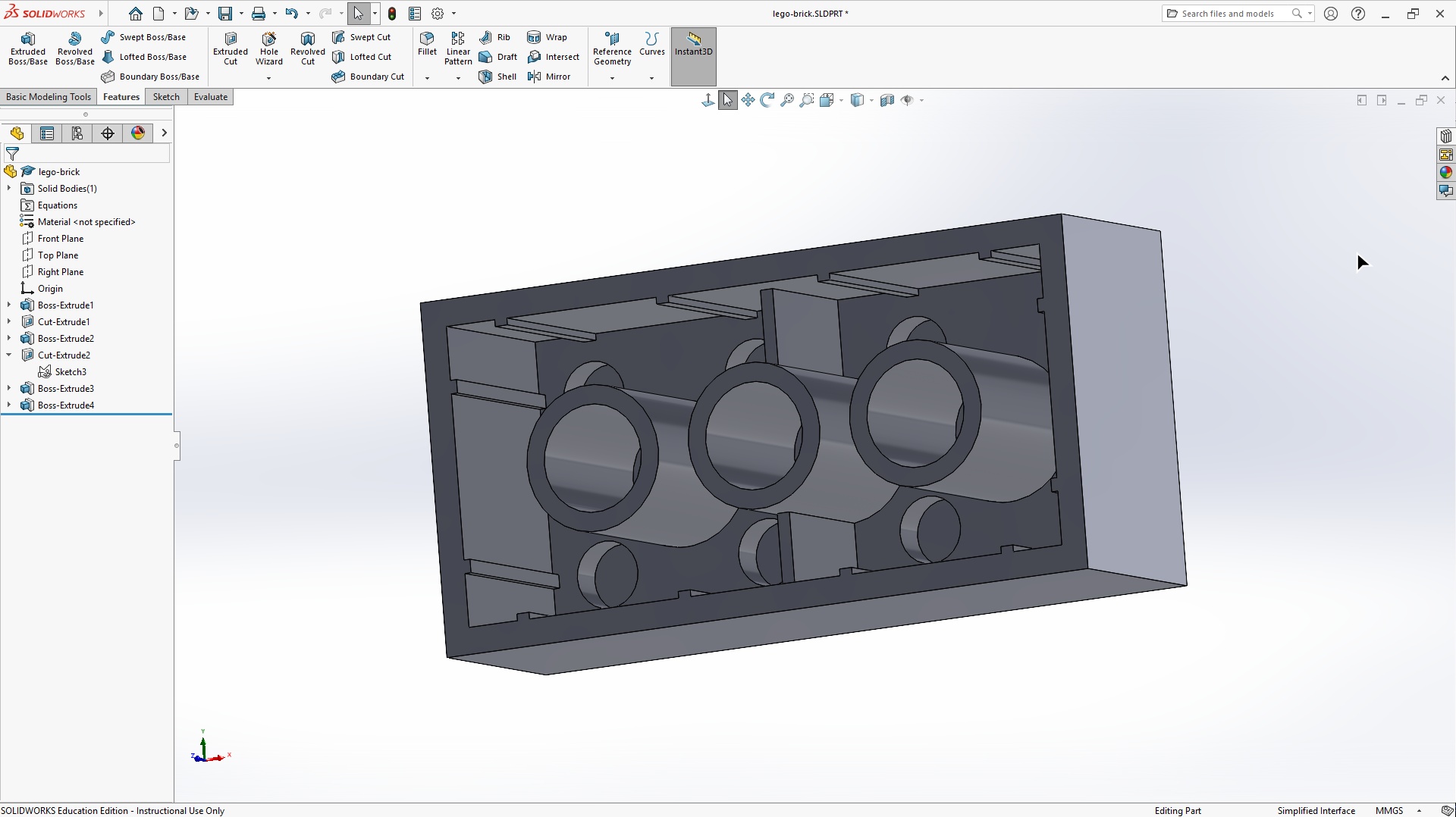

Rys. 6. Krok 5: Wewnętrzne cylindry
6. Dodawany jest napis LEGO
Dodawany jest detal wizualny, który zwiększa realizm modelu.

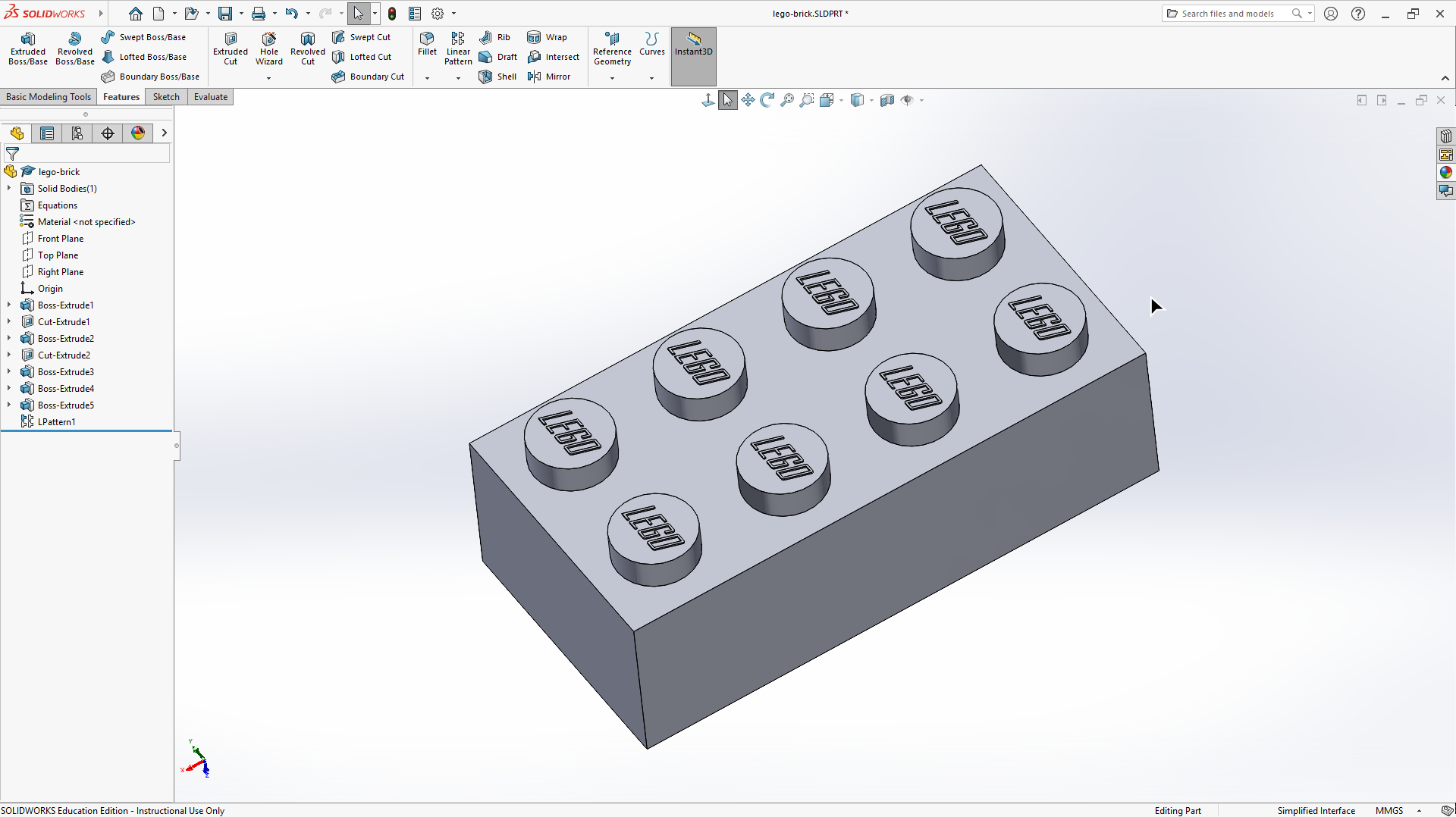

Rys. 7. Krok 6: Napis LEGO
7. Wygląd modelu
Na końcu ustawiany jest wygląd modelu, w tym kolory i materiały.

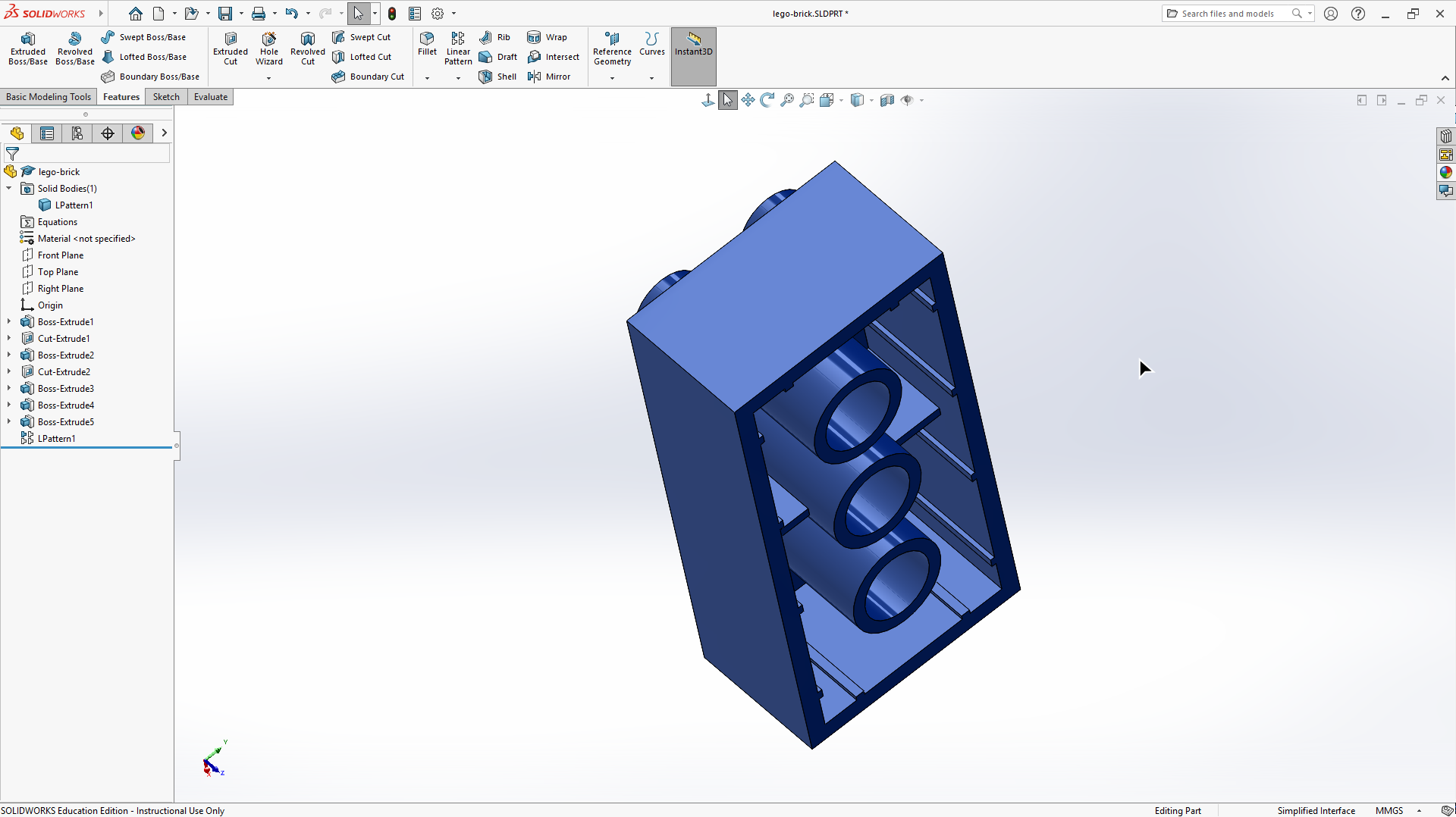

Rys. 8. Krok 7: Wygląd
Rys. 9. Krok 7: Wygląd
Podsumowanie
Klocek LEGO to prosty geometrycznie element, a jednocześnie zawiera wiele podstawowych operacji CAD.
Dlatego dobrze sprawdza się jako pierwszy projekt.
Istnieje wiele sposobów jego wykonania, pokazanych w innych tutorialach.
W tym wpisie pokazuję jedną z możliwych ścieżek budowy geometrii.
Licencja
Utworzono z wykorzystaniem licencji udostępnionej przez DPS Software.
