Grafika: Wykresy w MATLAB-ie z formatowaniem opisów w LaTeX
Tworzenie wykresów w MATLAB-ie z użyciem LaTeX do opisu osi, tytułów i legend.
Dla grafików tworzenie grafiki jest naturalne, natomiast dla osób zajmujących się obliczeniami i modelowaniem stanowi odrębne wyzwanie.
Realizuję to poprzez kodowanie:
- wykresy tworzę w MATLAB-ie oraz w Pythonie (Matplotlib),
- stosuję interpreter LaTeX, żeby uzyskać skład tekstu spójny z resztą dokumentu,
- rysunki tworzę w TikZ (pakiet LaTeX do rysowania m.in. schematów elektrycznych i blokowych).
Pozwala to uzyskać wysoką jakość grafik z wykorzystaniem zapisu matematycznego i skryptowania.
W tym wpisie pokazuję przykład wykresu w MATLAB-ie, zawierający na jednym rysunku wszystkie najważniejsze elementy. Przykłady w Pythonie i TikZ opiszę osobno.
Osobnym tematem są nieco bardziej złożone rysunki: układy wielowykresowe (funkcja subplot), insety, podwójne osie (lewa i prawa oś Y) oraz bardziej zaawansowane formatowanie. Opiszę je w osobnych wpisach.
Wykres tłumionego przebiegu oscylacyjnego w MATLAB-ie
Poniżej znajduje się przykładowy wykres zapisany jako grafika PNG do osadzenia w dokumencie.
Jest to wykres funkcji:
\[i(t)=I_\mathrm{m}\cos(\omega t)\,\mathrm{e}^{-t/\tau},\]gdzie: $I_\mathrm{m} = 1$ – maksymalna wartość amplitudy [p.u.], $f = 50$ – częstotliwość [Hz], $\omega = 2\pi f$ – częstotliwość kątowa [rad/s], $\tau = 0.05$ – stała czasowa [s].

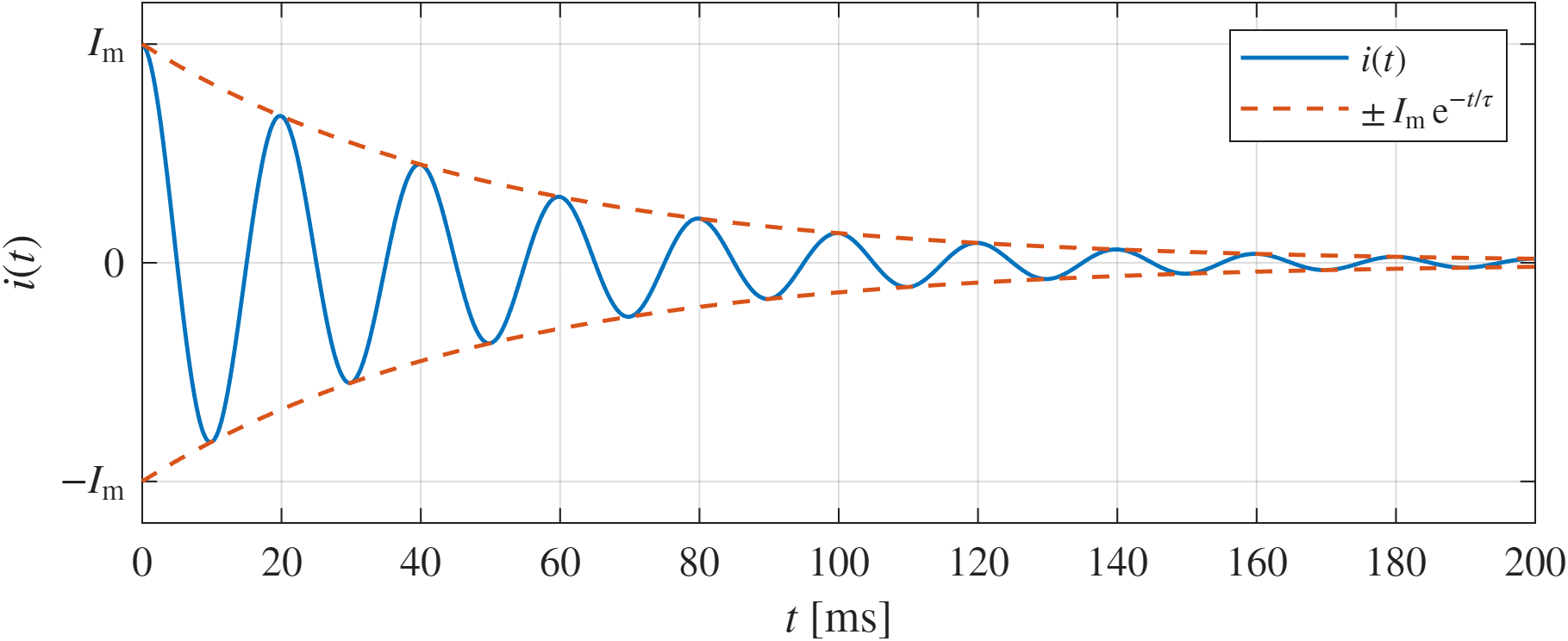

Rys. 1. Przebieg oscylacyjny tłumiony.
Pliki wykorzystane w przykładzie:
Kod MATLAB
Minimalny przykład wykresu zawierający najważniejsze elementy: przebieg, obwiednię, opisy osi, legendę.
Kluczowe ustawienie: interpreter LaTeX jako domyślny dla wszystkich elementów tekstowych.
Opis znajduje się bezpośrednio w komentarzach w kodzie.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
%% MATLAB settings
clc; clear; format compact;
%% Graphics settings
% Use LaTeX for axis labels, text, and legend
set(groot, ...
'defaultAxesTickLabelInterpreter','latex', ...
'defaultTextInterpreter','latex', ...
'defaultLegendInterpreter','latex');
% Global graphics defaults for consistent appearance
set(groot, ...
'defaultLineLineWidth',1.15, ...
'defaultAxesFontSize',12, ...
'defaultTextFontSize',12);
% Figure size: [left, bottom, width, height] in points
set(gcf, 'Units', 'points', 'Position', [200,150,500,200]);
%% Signal parameters
% Cosine current with exponentially decaying amplitude
Im = 1; % peak current amplitude
f = 50; % frequency [Hz]
w = 2*pi*f; % angular frequency [rad/s]
tau = 0.05; % time constant [s]
%% Time vector and waveform definition
% Signal computed over 1 s
t = 0:1e-4:1;
% Damped oscillatory current waveform
i = Im*cos(w*t).*exp(-t/tau);
% Positive exponential envelope
envelope = Im*exp(-t/tau);
%% Plot
% Color definitions
blueColor = [0.0000 0.4470 0.7410];
redColor = [0.8500 0.3250 0.0980];
% Plot with handles
hp1 = plot(t, i, 'Color', blueColor); hold on; grid on;
hp2 = plot(t, envelope, '--', t, -envelope, '--');
set(hp2, 'Color', redColor);
hold off;
%% Axes limits
xlim([0 200]*1e-3); % Only initial transient part is displayed, 0-200 ms
ylim(1.19*[-1 1]); % Approximately 1.2
%% Axis ticks and labels
% Time axis in milliseconds for easier interpretation
xtick_values = 0:20e-3:200e-3;
xticks(xtick_values);
xticklabels(num2str(xtick_values'*1e3));
xlabel('$t\:[\mathrm{ms}]$');
% Y-axis normalized to peak current Im
yticks([-1 0 1]);
yticklabels({'$-I_\mathrm{m}$','0','$I_\mathrm{m}$'});
ylabel('$i(t)$');
%% Title and legend
title('$i(t)=I_\mathrm{m}\cos(\omega t)\,\mathrm{e}^{-t/\tau}$');
legend([hp1 hp2(1)], ...
{'$i(t)$', '$\pm\,I_\mathrm{m}\,\mathrm{e}^{-t/\tau}$'}, ...
'Location','northeast');
%% Export figure
% PDF (vector graphics) – suitable for LaTeX documents
exportgraphics(gcf, 'current_oscillatory_waveform.pdf');
% PNG (raster graphics) – suitable for web use
exportgraphics(gcf, 'current_oscillatory_waveform.png', 'Resolution', 300);
Domyślna paleta kolorów MATLAB (RGB)
Plik z domyślną paletą kolorów MATLAB dostępny jest tutaj (warto mieć ją pod ręką przy tworzeniu wykresów).
Fragment kodu:
1
2
3
4
5
6
7
8
9
10
%% MATLAB default color order (RGB)
% Order matches MATLAB default axes ColorOrder
blueColor = [0.0000 0.4470 0.7410]; % blue
redColor = [0.8500 0.3250 0.0980]; % red
yellowColor = [0.9290 0.6940 0.1250]; % yellow
purpleColor = [0.4940 0.1840 0.5560]; % purple
greenColor = [0.4660 0.6740 0.1880]; % green
lightBlueColor = [0.3010 0.7450 0.9330]; % light blue
darkRedColor = [0.6350 0.0780 0.1840]; % dark red
Są to kolory używane domyślnie przez MATLAB dla kolejnych serii danych na wykresie.
Przykładowy wykres:

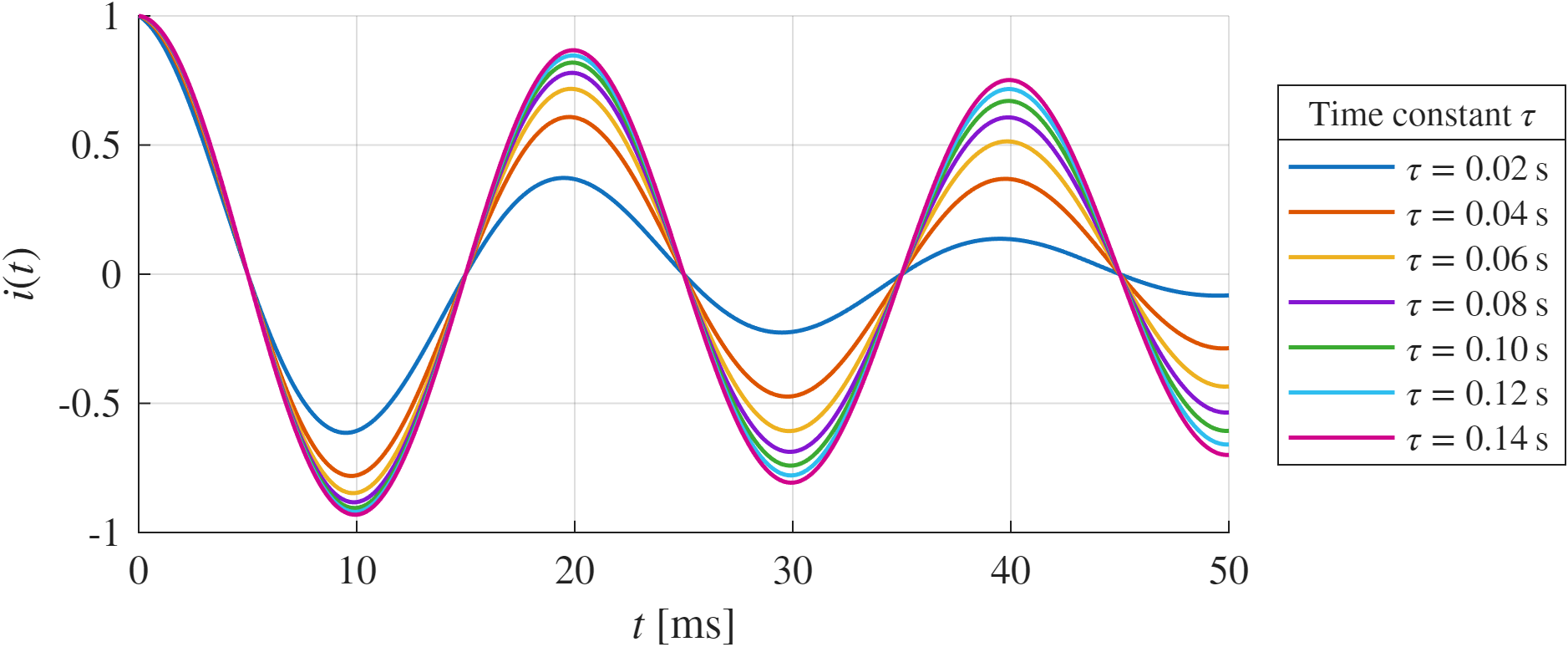

Rys. 2. Przebiegi oscylacyjne tłumione dla różnych stałych czasowych.
Pliki wykorzystane w przykładzie:
Uwagi
- Interpreter LaTeX w MATLAB-ie obsługuje tylko podzbiór składni LaTeX (nie jest to pełny LaTeX).
- Warto eksportować wykresy do PDF (format wektorowy), a nie tylko do PNG.
Podsumowanie
Podejście skryptowe pozwala uzyskać powtarzalne i wysokiej jakości wykresy.
Koduję → rysuję → jest fajnie.
